嵌入式开发在西南地区电子方案设计中的关键技术选型

西南地区电子产业这几年的变化，从业者感受最深的莫过于从“来料加工”向“自主研创”的转型。重庆、成都、贵阳的硬件团队，不再满足于照搬参考设计，而是在**电子产品研发**的源头——方案定义与器件选型阶段，就开始强调差异化竞争力。但一个现实矛盾摆在面前：沿海地区的供应链响应速度和人才密度，西南区域短期内难以完全复制。这种地理与产业结构的错位，恰恰迫使本地工程师在**电子方案设计**中必须走一条更“抠细节”的路。

嵌入式开发选型：算力之外的隐性成本

很多团队在启动**嵌入式开发**时，第一反应是盯着MCU的主频和Flash容量。但在西南地区，我们更建议客户先算一笔“环境账”。以重庆为例，夏季高温高湿、工厂车间无尘等级参差不齐，这些物理条件直接决定了器件的工作温度范围和封装形式。比如，一颗标称-40℃~85℃的工业级芯片，在密闭机箱内实际温升可能超过15℃——如果选型时没留足热冗余，量产后的故障率会呈指数级上升。

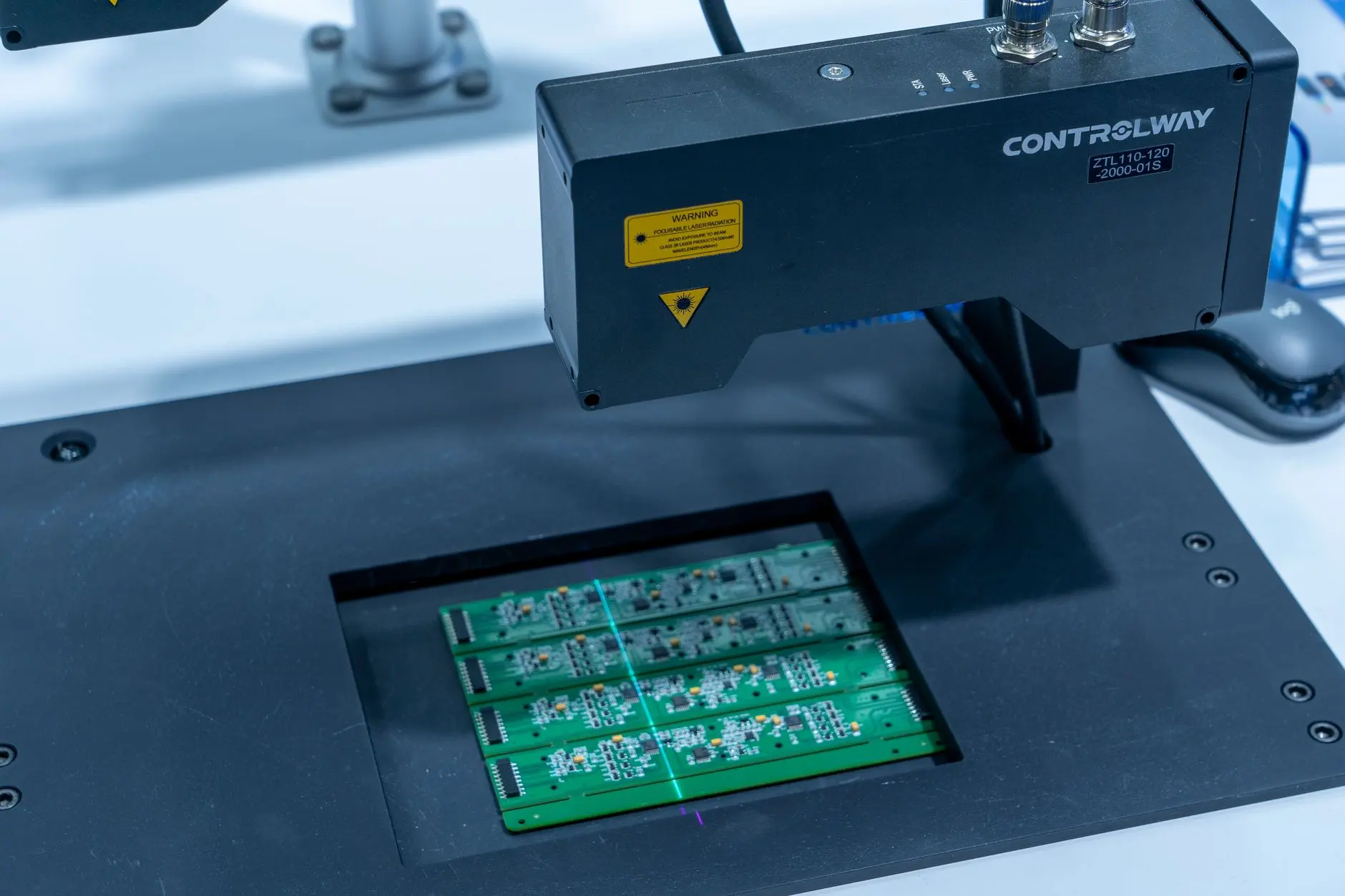

我们的**硬件设计**团队在评估方案时，会强制要求做三项预检：电源纹波实测、ESD抗扰度摸底、以及PCB板材的CAF耐压测试。这三项看似基础，却能在打样前过滤掉80%以上的隐性缺陷。尤其在西南地区，部分中小型代工厂的贴片工艺参数波动较大，PCB设计如果过分依赖理论阻抗计算，而忽略实际产线的蚀刻公差，高速信号完整性很容易出问题。

PCB设计中的“地”与“电源”博弈

在**电子方案设计**阶段，我们经常和客户争论一个点：“地”到底该不该完整分割？教科书上说模拟地与数字地要分开，但实际嵌入式系统中，分割地平面带来的回流路径断裂，往往比共地干扰更致命。针对西南地区常见的电机驱动类产品，我们的经验是采用“单点汇聚、多点旁路”策略——即主地平面保持完整，仅在敏感区域用0欧电阻或磁珠做局部隔离。

另一个容易被忽视的细节是电源走线的载流能力。很多工程师习惯按1A/mm²的铜厚载流公式估算，但这在环境温度超过50℃的户外设备上完全不适用。我们实测过，2盎司铜箔的PCB在60℃环境下的载流能力，比25℃时下降近30%。所以，在**PCB设计**阶段就预留加宽走线或开窗镀锡的裕量，比后期改板要经济得多。

实践建议：从“能用”到“好用”的三道关卡

结合我们在重庆服务过的几十个落地项目，总结几条容易被忽略的实操经验：

• 器件选型库要本地化——优先考虑在成都有现货代理的品牌（如ST、NXP的常用系列），避免因物流周期卡住研发进度。
• 交叉编译工具链要统一——西南团队协作时，GCC版本不一致导致的“在我电脑上能编译”问题，比想象中频繁。
• 预留至少2个固件升级接口——无论是UART还是CAN bootloader，这在现场调试时能节省大量差旅成本。

此外，**电子产品研发**过程中，建议将原理图和PCB的评审记录做版本化存档。西南地区团队流动率相对较高，完整的设计决策记录能大幅降低人员更迭带来的知识断层风险。



总结与展望：本地化技术生态正在成型

西南地区的电子产业，正在从成本洼地向创新高地转变。我们观察到，越来越多的客户开始关注硬件设计的长期可维护性，而非仅仅追求一次性的功能实现。未来，随着重庆、成都的半导体封装测试产能进一步释放，本地**电子方案设计**的供应链响应速度会显著提升。

对研发团队而言，真正的挑战不在于选一颗多先进的芯片，而在于如何将嵌入式开发的底层逻辑——功耗、时序、信号完整性——与西部特有的环境约束（温湿度、电网波动、物流周期）深度融合。这需要持续的工程积累，也恰恰是重庆乐融融电子产品有限公司这样的本地技术服务商存在的价值。我们愿意与更多西南硬件团队一起，把每一次PCB改版和固件迭代，都变成通往更可靠产品设计的阶梯。
